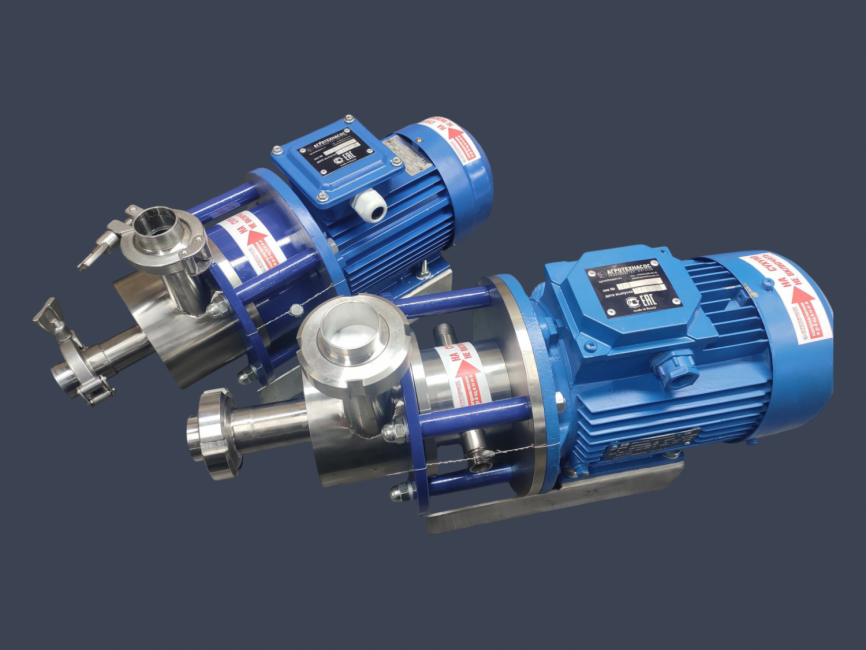

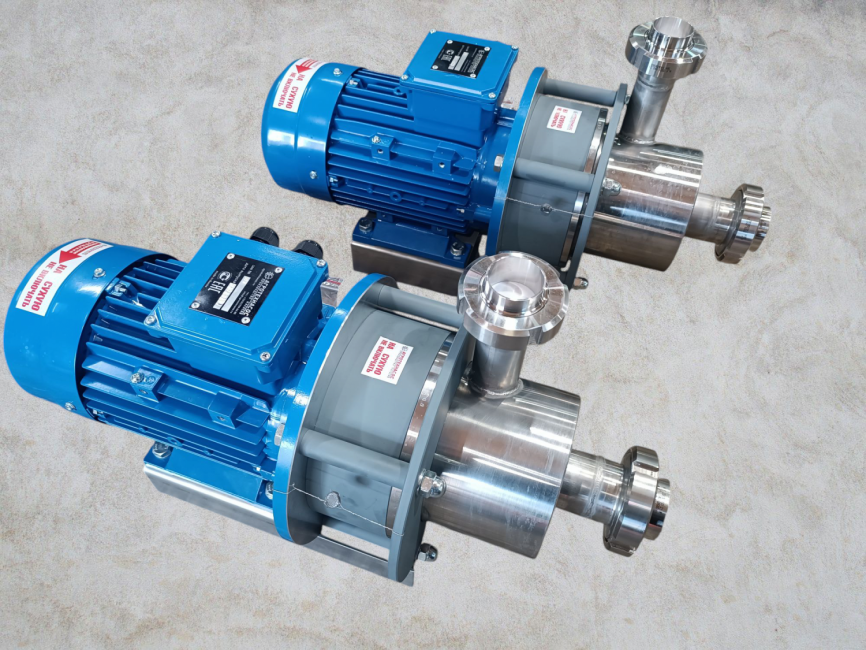

Насос шнековый марки ЦНШ-1,1 предназначен для бережного перекачивания продукта и веществ. Применяется в пищевой, косметической, химической, фармацевтической и других видах промышленности.
Преимущество данного насоса заключается в том, что при транспортировке продукта целостность структуры не нарушается. Насос менее подвержен воздействию случайных примесей, удобен и надежен.
Насос должен эксплуатироваться в помещениях с относительной влажностью воздуха до 95% и температурой от +2 до +300 С.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ЦНШ-1,1
Насос шнековый состоит из следующих основных узлов:
- рамы, корпуса, привода насоса, собственно насоса (шнека).
Рама насоса представляет собой сварную конструкцию из листового материала и предназначена для монтажа привода насоса, собственно насоса и регулирующих узлов.
Привод насоса состоит из электродвигателя и предназначен для передачи крутящего момента на насос.
Насос состоит из шнека и корпуса, выполненных из пищевой нержавеющей стали, всасывающей и нагнетательной частей.
Основные составляющие узлы и детали гомогенизатора-диспергатора:
- корпус гомогенизатора-диспергатора;
- корпус ступени - по количеству ступенек гомогенизации;
- гомогенизирующий роторный узел-ротор и статор;
- торцевое уплотнение в сборе;
- соединительный фланец;
- каркас двигателя с обмоткой; опора;
- вал двигателя с комплектом ротора;
- подшипник со стороны крыльчатки;
- компенсационная пружина;
- крыльчатка; колпак;
- крышка зажимной коробки;
- прокладка.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Гомогенизатор-диспергатор установлен горизонтально, на опорах.
Перекачиваемая гомогенизатором-диспергатором среда подводится к всасывающему патрубку и отводится из напорного патрубка.
Под воздействием подпирающего давления крупнозернистые частицы смеси, подлежащие гомогенизации, попадают на крыльчатку центробежной части, затем, получив ускорение, попадают на гомогенизирующий узел. В гомогенизирующем узле происходит их раздробление между вращающимся и стационарным колибровочными цилиндрическими ножами ротора и статора. Вращающийся и стационарный калибровочные ножи исполнены в виде колец с отверстиями. Попадающая на гомогенизирующий узел частица (например, жировой шарик), выдавливается крыльчаткои под воздействием давления, созданного центробежной силой и проходит через первое отверстие. Так как частота вращения крыльчатки и одного из колец 3000 об/мин, происходит постепенное срезание (раздробление) подвижной частью кольцевого ножа (каждым отверстием вращающейся части) выходящего жирового шарика по мере его продвижения.
Для создания более высокого давления и лучшей гомогенизации насосная часть может быть изготовлена многоступенчатой.
